KAKO PROJEKTOVATI U SLUČAJU TOPLOTNIH UTICAJA

Projektovanje u slučaju toplotnog širenja

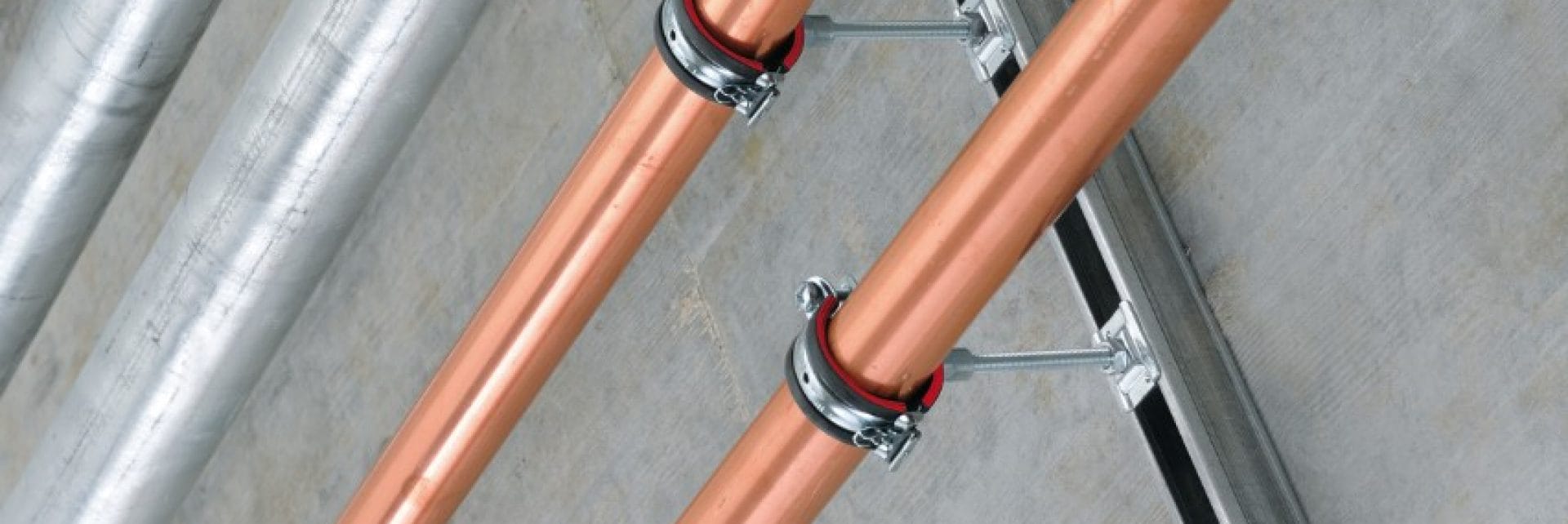

Hilti MM modular support system for light-medium duty applications

Kod postavljanja cevovoda vrlo je važno uzeti u obzir toplotno širenje, posebno u slučaju primene u grejanju.

To je važno zbog činjenice da treba dozvoliti cevima da se prošire i obezbediti ravnomernu raspodelu pomeranja cevi.

ŠTA UZROKUJE TOPLOTNO ŠIRENJE?

Toplotno širenje zavisi od nekoliko ključnih faktora:

  • početne dužine preseka cevi;
  • koeficijenta ekspanzije;
  • razlike u temperaturi.

Obično se radi o razlici između radne temperature cevi i spoljne temperature. To, na primer, znači da u primenama u grejanju radna temperatura iznosi otprilike 70°C, a temperatura okoline obično 20°C.

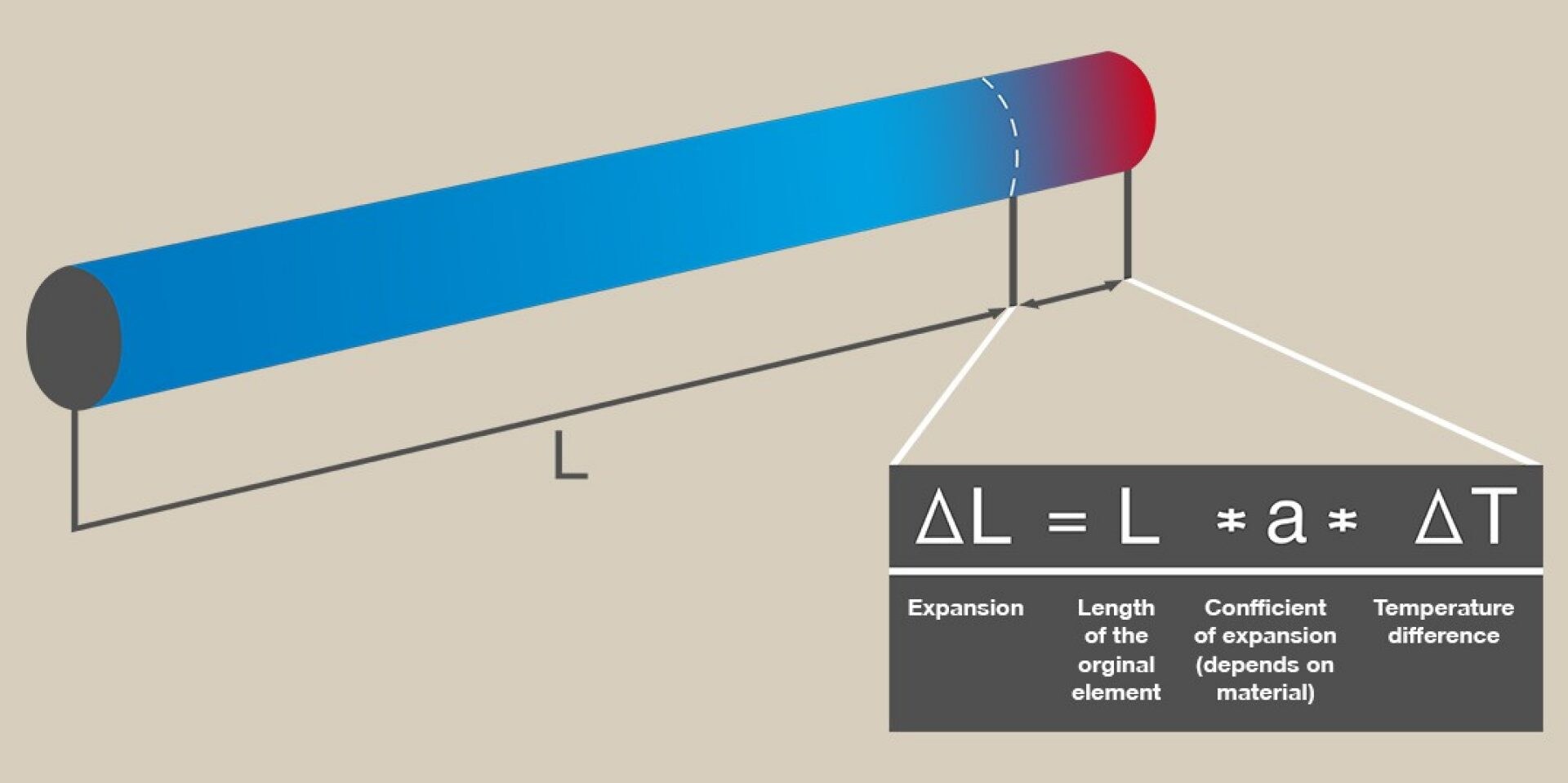

How to calculate thermal expansion

PITAJTE INŽENJERA

KOJE PROJEKTNO REŠENJE TREBA USVOJITI ZA TOPLOTNO ŠIRENJE?

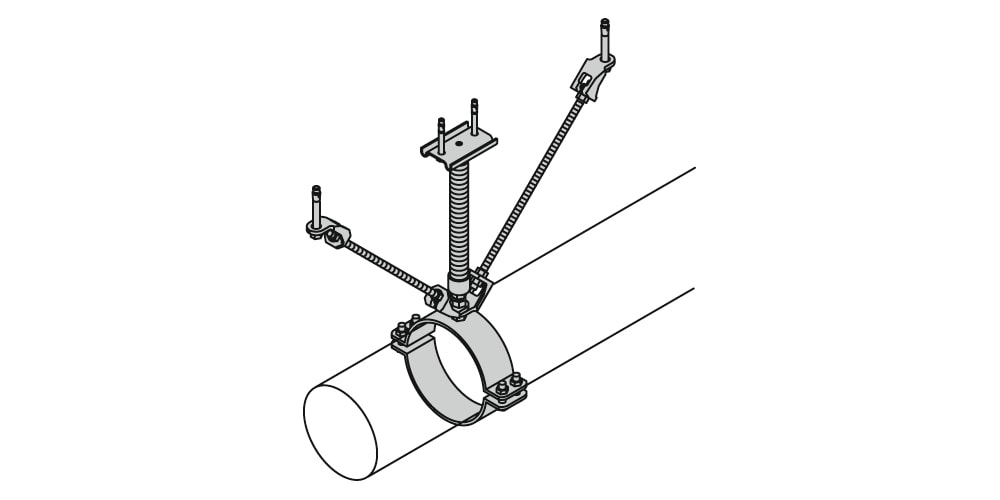

  • 1 - Fiksna tačka

    Rešenje sa fiksnom tačkom blokira bilo kakvo pomeranje i prenosi opterećenja na gornju strukturu zgrade. Tačka „bez pomeranja” omogućuje izračunavanje širenja i predviđa njegovo ponašanje.

    Please enter alternative text here (optional)

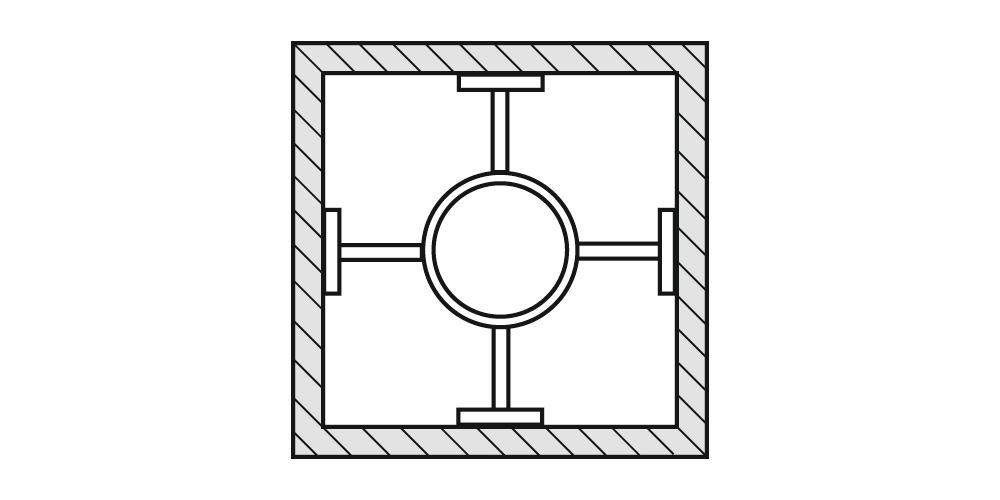

    2 – Aksijalni vodič

    Aksijalni vodič obično se koristi kao tehnička kompenzacija. Omogućuje kontrolisano pomeranje samo u jednom smeru i uklanja pomeranja u drugim smerovima.

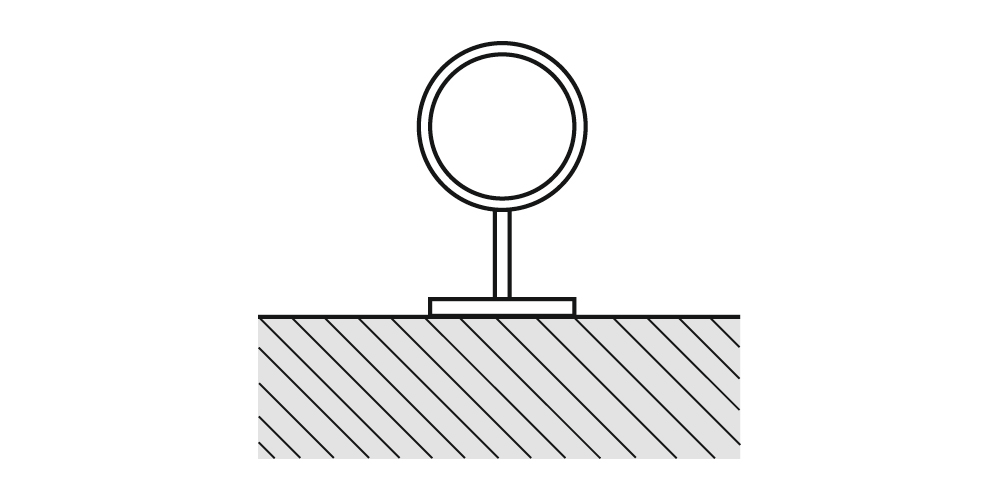

    3 – Klizni nosač

    Klizni nosač omogućuje kompenzaciju cevi sa faktorom najmanjeg mogućeg trenja.

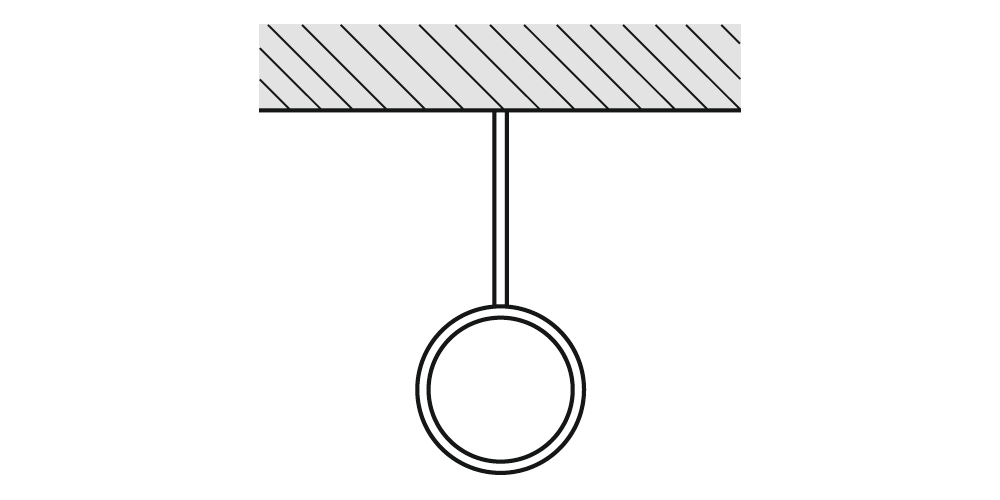

    4 – Slobodni oslonac

    Slobodno pomeranje je pogodno za situacije u kojima postoji višesmerno pomeranje. Obično se koristi na krakovima za kompenzaciju.

SAVETI ZA PROJEKTNA REŠENJA ZA TOPLOTNO ŠIRENJE

  • Izračunajte dužinu širenja zavisno od dužine cevi, materijala cevi i toplotnog gradijenta.
  • Proverite da li je pomeranje između ose cevi i površine gornje šine veće od 4°. U potvrdnom slučaju, potrebno je usvojiti rešenje sa kompenzacijom. Specifični zahtevi primene mogu da utiču na veličinu dozvoljenog pomeranja.
  • Odaberite između prirodne i tehničke kompenzacije, uzimajući u obzir potreban prostor za svako rešenje.
