KAKO ANKERISATI BAZNU PLOČU U SEIZMIČKIM PODRUČJIMA
Pričvrsni sistemi za zone zemljotresa

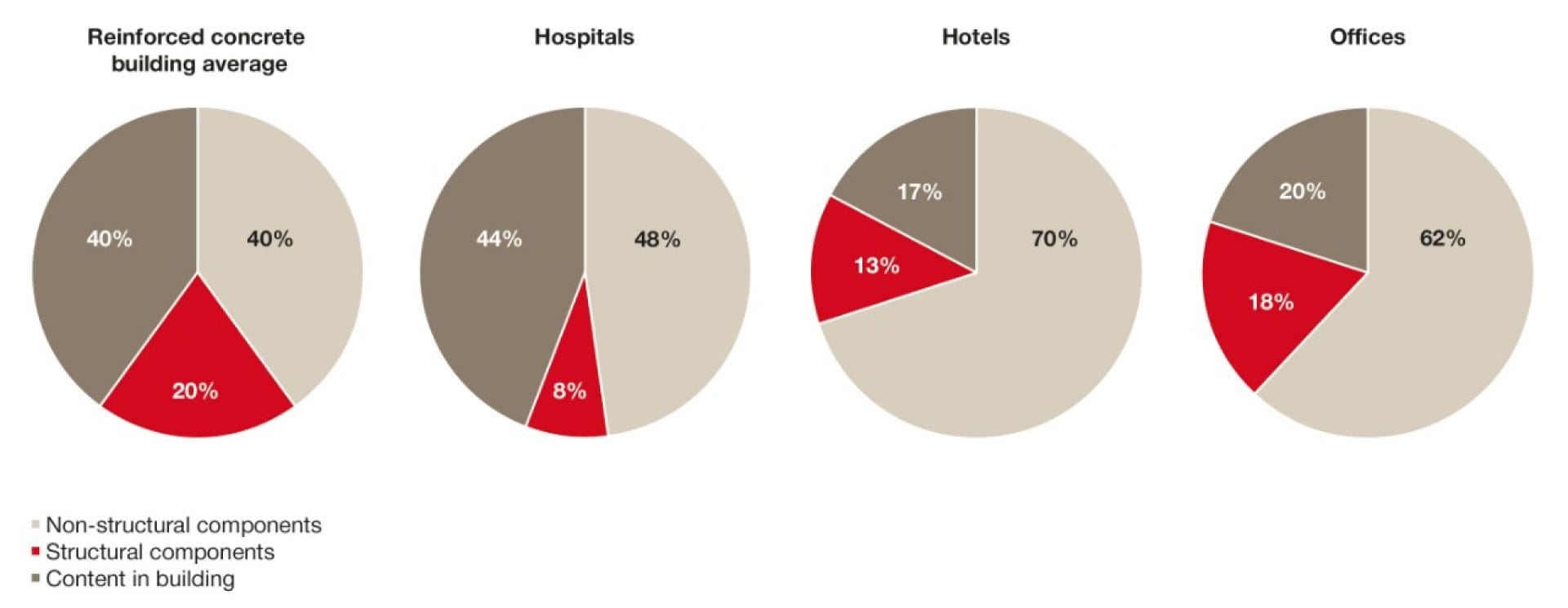

Troškovi popravke nakon seizmičkog događaja
PONAŠANJE ANKERA TOKOM ZEMLJOTRESA
U odnosu na statička stanja, seizmička stanja značajno menjaju ponašanje ankera.

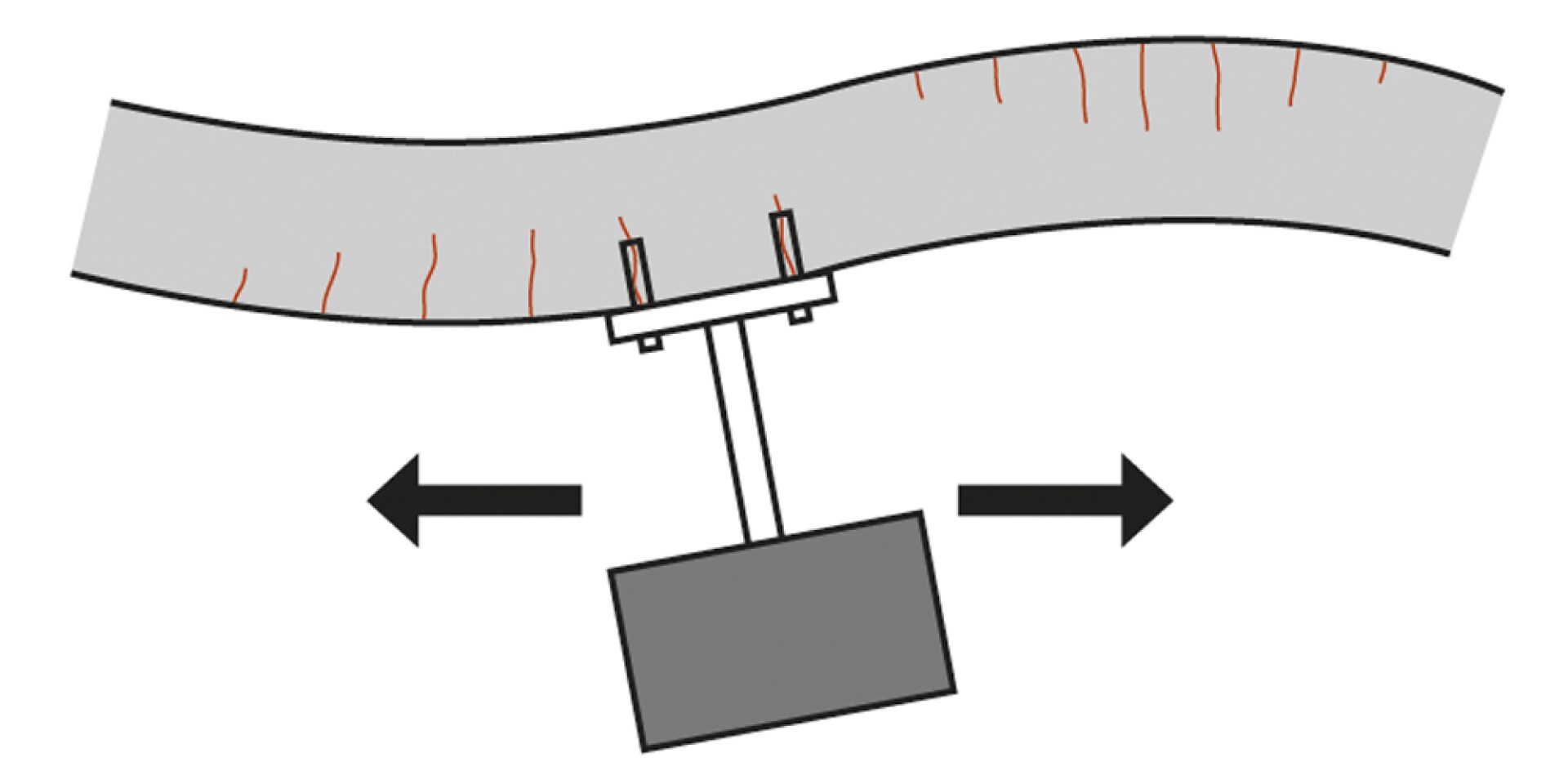

High cyclical loads due to inertia forces in the multi-directions.

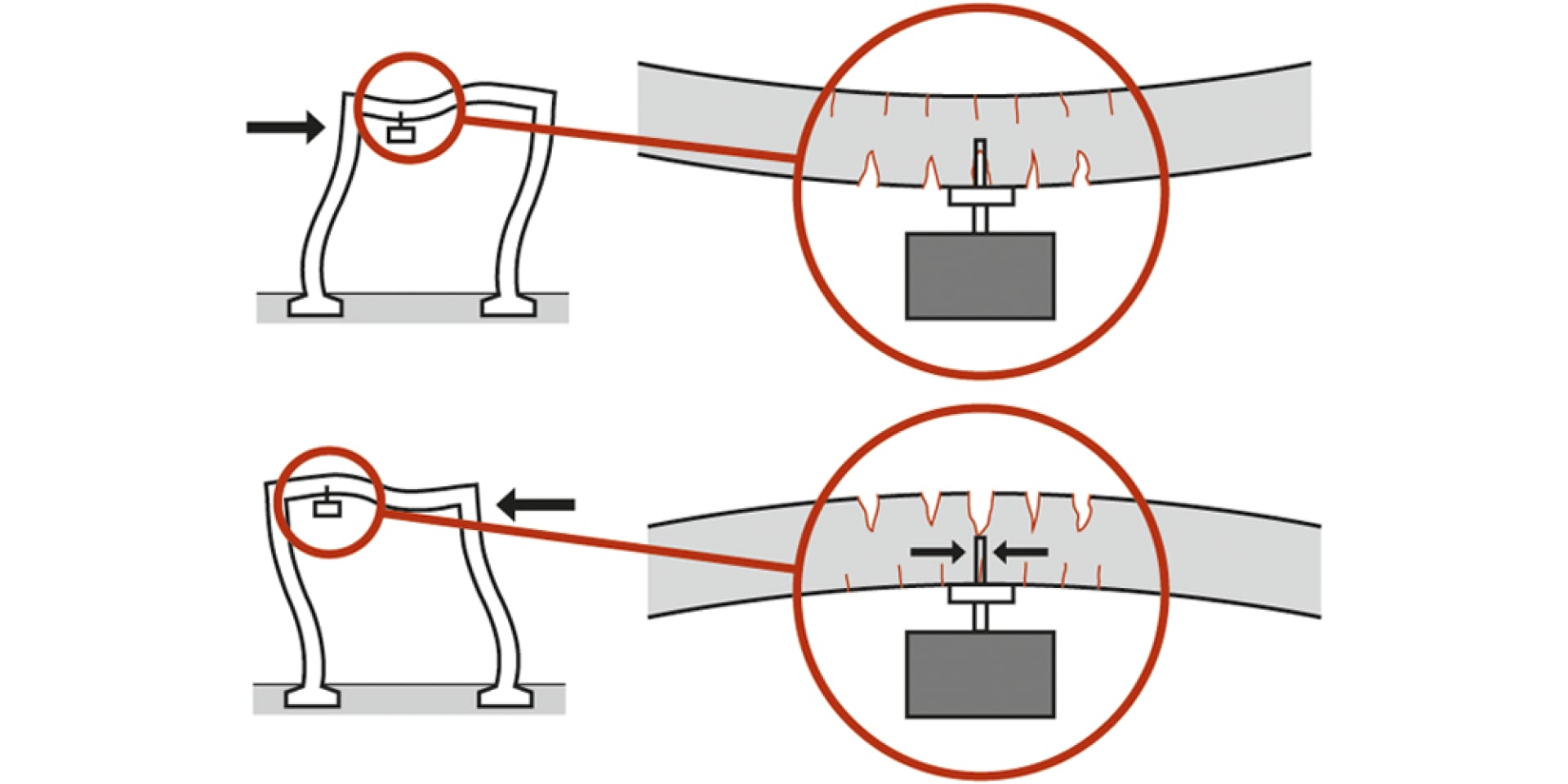

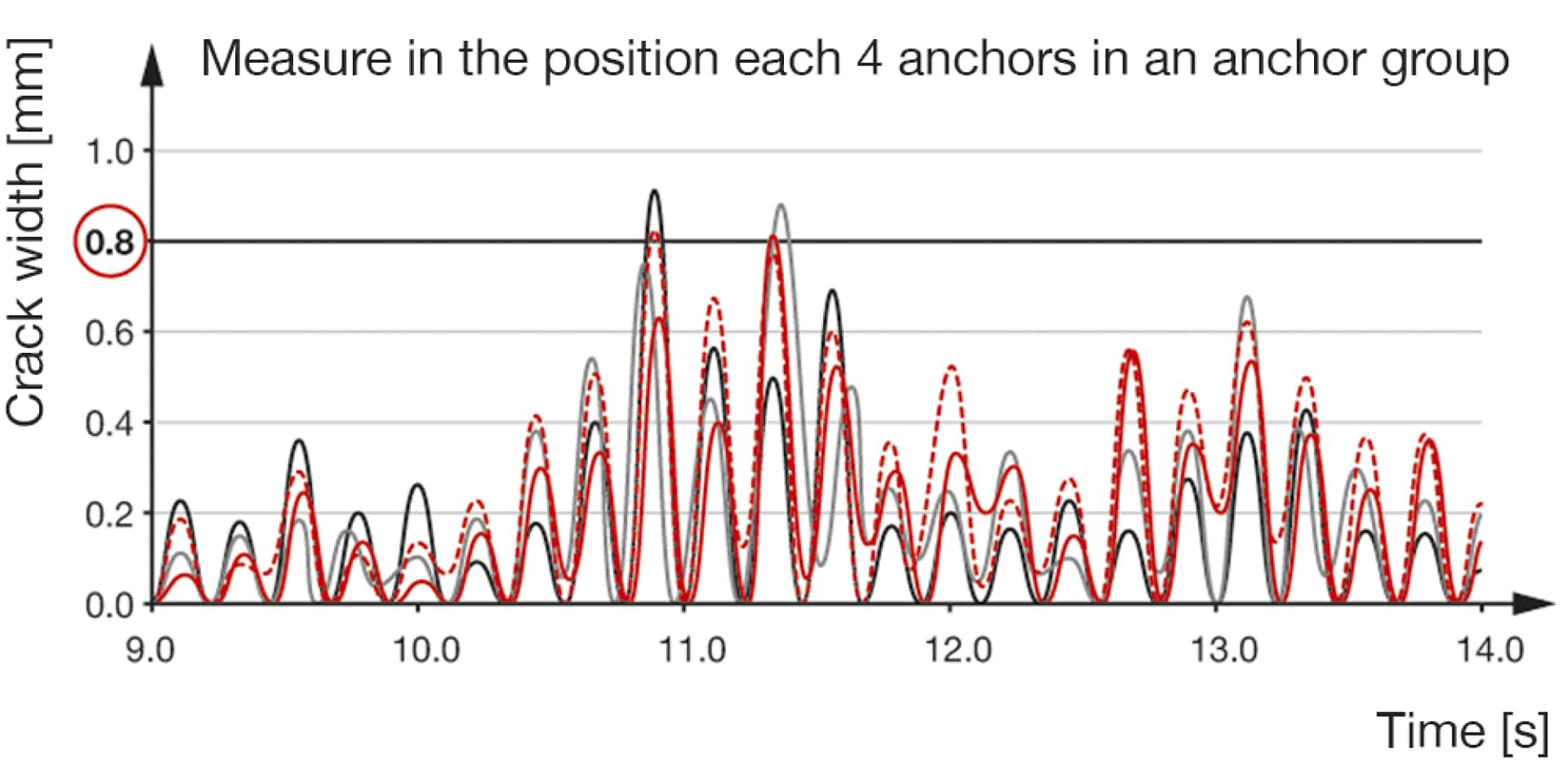

Cracks open and closing dramatically during earthquake. Loaded anchor tend to slip out under such crack cyclic pattern.
NA KOJI NAČIN SU HILTIJEVI ANKERI USKLAĐENI SA SEIZMIČKIM PROPISIMA
Već postoje propisi kojima se određuje koje ankere treba koristiti u seizmičkim područjima.

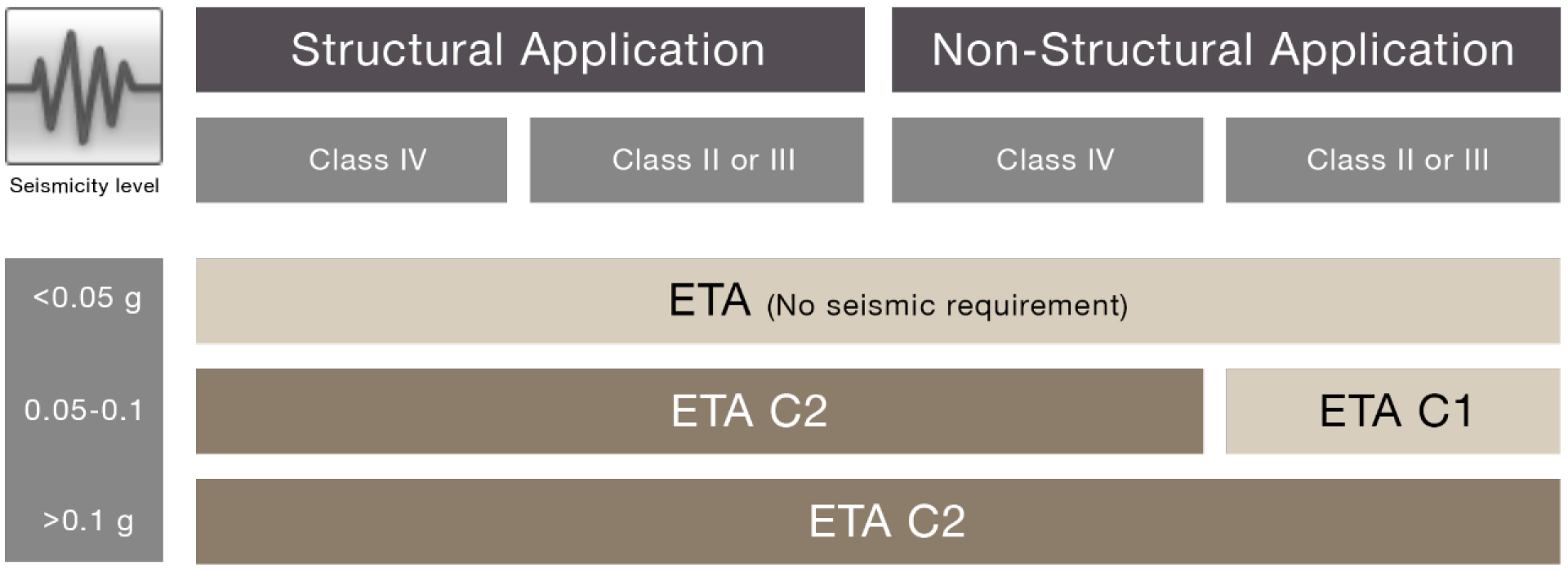

Propis EOTA TR045 jasno izjavljuje da je u većini primena dozvoljena upotreba samo C2 kategorije sistema za ankere za seizmička područja.

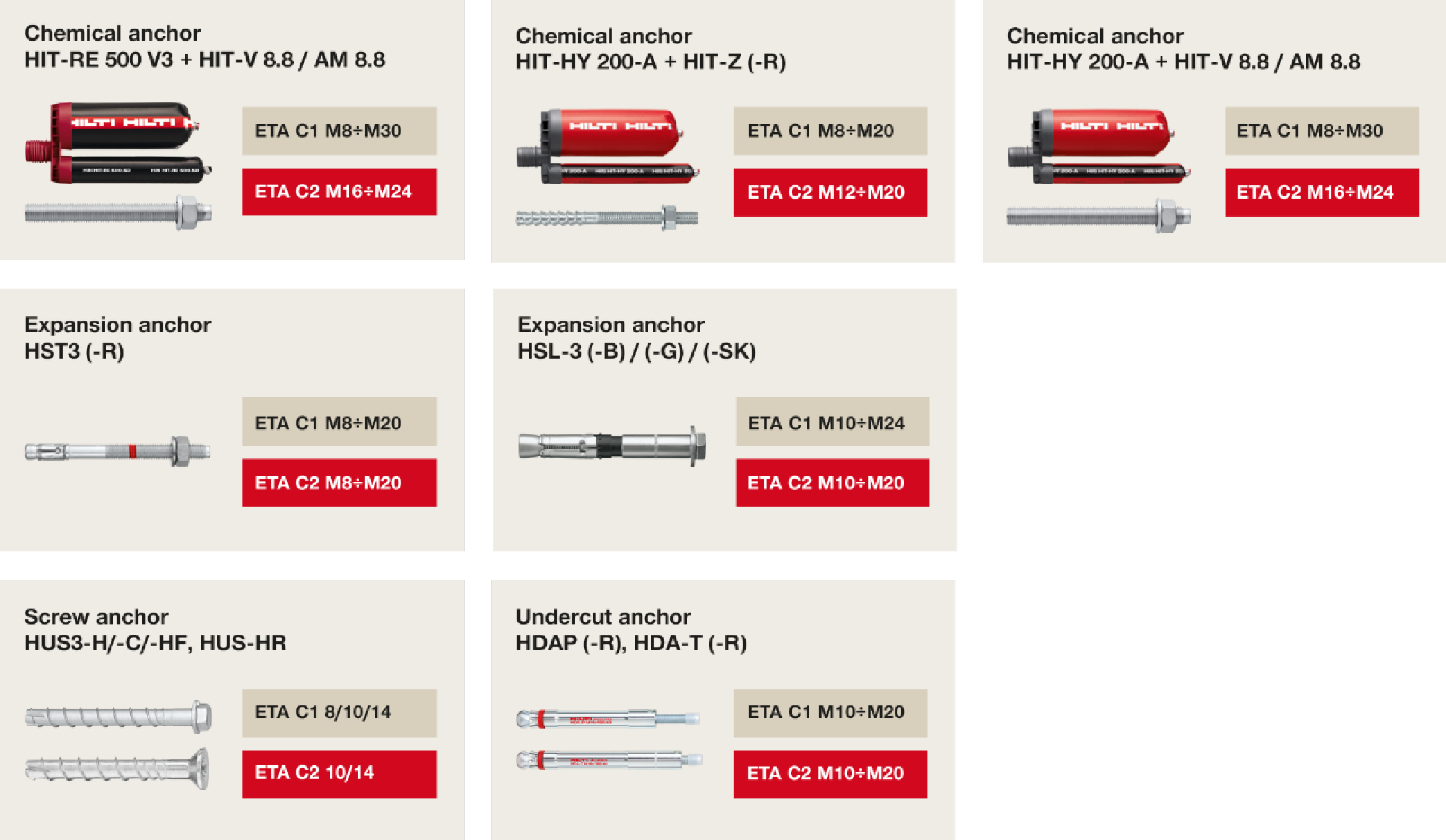

U kompaniji Hilti proizvodimo veliki asortiman ankera, koji su usklađeni sa propisima i odgovaraju kategoriji C2 koja se odnosi na performanse u seizmičkim područjima.
KAKO SE PROJEKTUJU ANKERI ZA SEIZMIČKA PODRUČJA
Hiltijev tim inženjera može da vam pomogne u projektovanju vaših sistema za ankere. Za više detalja, samo se obratite svojoj lokalnoj Hilti kancelariji.
Takođe, možete da koristite Hiltijev softver za projektovanje PROFIS Anchor. To obuhvata Hiltijeve proizvode u 2D i 3D formatu, usklađene sa propisima, i odgovarajuću dokumentaciju i specifikacije.
Naš softver PROFIS Anchor obavlja seizmička izračunavanja prema EOTA TR 045. Pruža vam tri rešenja za ankerisanje baznih ploča u seizmičkim područjima:
Projektovanje kapaciteta
Ankerisanje se projektuje prema sili koja odgovara razvlačenju duktilne komponente, ili ako je niža, maksimalnoj sili koja se može preneti fiksnim ili pričvršćenim elementom.
Projektovanje elastičnosti
Pričvršćivanje se projektuje za maksimalno opterećenje, uzimajući u obzir elastičnost pričvrsnog elementa i strukture.
Projektovanje u skladu sa zahtevima za duktilnost ankera
Ovo projektovanje, koje uzima u obzir popuštanje duktilnog čelika, zahteva klasifikaciju ankera kao duktilnog. Ovaj pristup se takođe primenjuje samo za napregnutu komponentu i potrebno je pridržavati se nekih pravila da bi se osiguralo da je uzrok popuštanja popuštanje čelika.
U Hiltijev softver za projektovanje PROFIS Anchor smo dodali i naše sopstvene rezultate istraživanja, tako da možete da nađete rešenja koja prevazilazi zahteve propisa EOTA TR 045.
