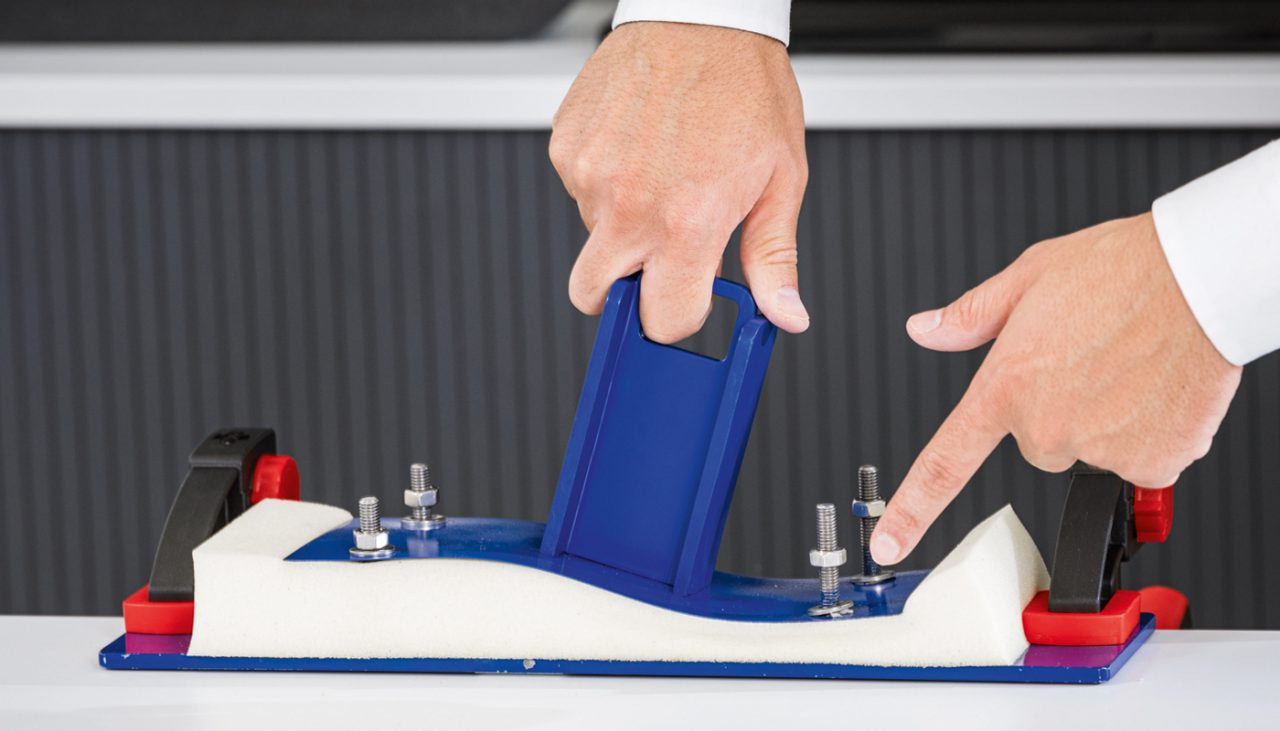

Provera krutosti ankerne ploče prema EN1992-4 uz pomoć besplanog PROFIS Egeneeirng Standard programa
Sa početkom primene EN 1992-4, proračun ankera je postao važniji. Pravila i propisi za uspešno i bezbedno projektovanje ankera takođe su dospeli u prvi plan. Važna komponenta na kojoj se zasnivaju ova pravila i propisi je pristup linearne raspodele opterećenja na osnovu krute anker ploče ili pristup stvarnim opterećenjima ankera. Pojednostavljeni koncept apsolutno krute ankerne ploče je teško proveriti i često ne odgovara stvarnosti. Želeli bismo da vam pokažemo kako možete da postignete brzo, transparentno i bezbedno rešenje u skladu sa EN 1992-4 sa našim besplatnim softverskim rešenjem PROFIS Engineering.
ŠTA EN 1992-4 6.2.1 KAŽE O KRUTOSTI ANKERNE PLOČE?
Sa početkom primene EN1992-4, pravila za proračun i dizajn ankera su dobila dodatni značaj. Važan deo ovih pravila je pretpostavka krute ankerne ploče za linearnu raspodelu opterećenja. Ovo je pojednostavljen, teorijski koncept i često ne odgovara stvarnosti.
Formule koje daje EN1992-4 su zasnovane na pretpostavci apsolutno krute ankerne ploče.
"Veza je dovoljno kruta tako da je primenljiva linearna raspodela (analogno Bernulijevoj hipotezi)" (EN1992-4 6.2.1 a)
Ako se ne može garantovati krutost ankerne ploče, koristite stvarna opterećenja ankera.
e) „[...] Ako ovaj zahtev za deformaciju nije ispunjen, mora se uzeti u obzir elastična deformacija elemenata veze, kako bi se odredila računska vrednost zateznog opterećenja koja deluju na svaki element za pričvršćivanje.“ (EN1992-4 6.2.1 e)
ZAŠTO JE PROVERA KRUTOSTI ANKERNE PLOČE VAŽNA?
![](/content/hilti/E4/RS/sr/business/business/engineering/software/profis-engineering-suite/base-plate-analysis/_jcr_content/childSections/childsection_1919103994/three_image_text_col/image_text_column/image.coreimg.jpeg/1625572577332/baseplate-analysis-abstuetzeffekte.jpeg)

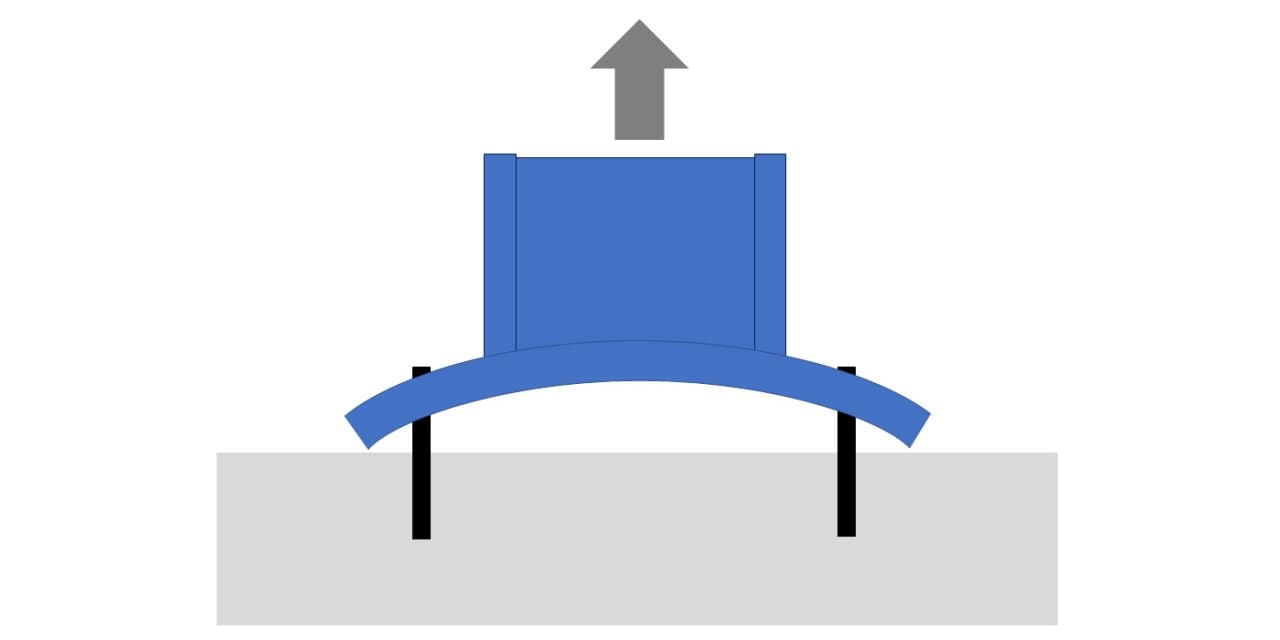

Dodatne sile u blizini ivica
Deformacija ploče stvara dodatne sile pritiska, obično blizu ivica ankerne ploče, koje ankeri moraju da preuzmu.
![](/content/hilti/E4/RS/sr/business/business/engineering/software/profis-engineering-suite/base-plate-analysis/_jcr_content/childSections/childsection_1919103994/three_image_text_col/image_text_column_1/image.coreimg.jpeg/1625572589923/baseplate-analysis-umverteilung.jpeg)

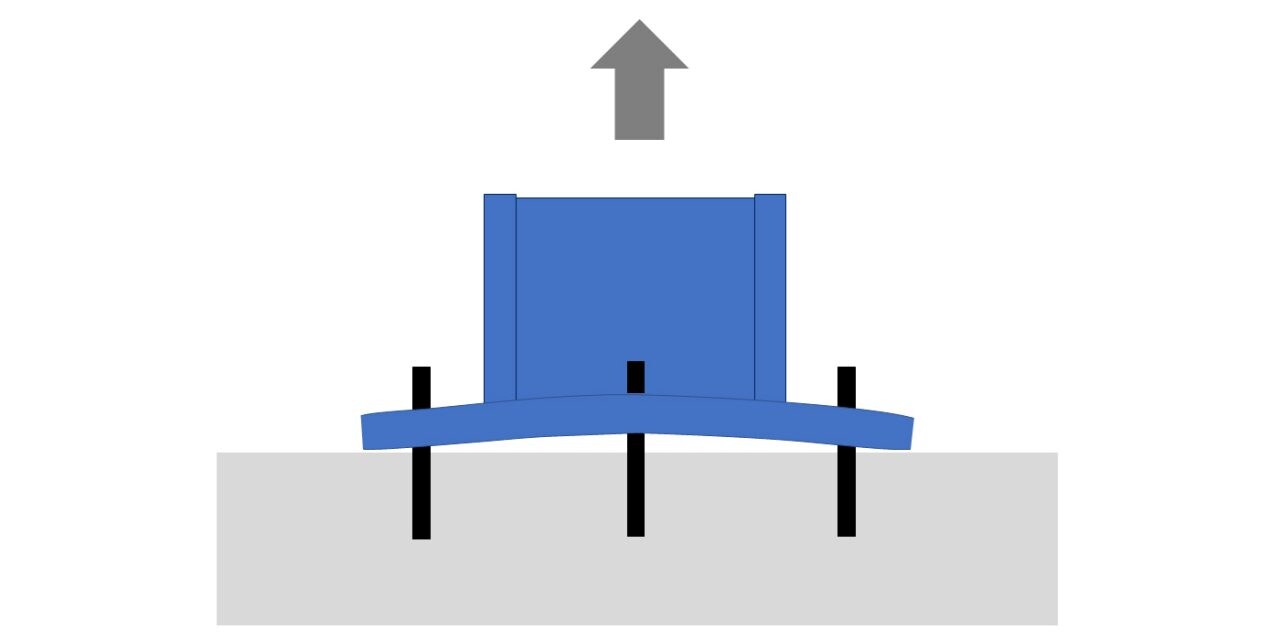

Raspodela sila u grupi ankera
Usled deformacije ploče, ankeri koji su u blizini profila su opterećeniji od udaljenijih ankera.
![](/content/hilti/E4/RS/sr/business/business/engineering/software/profis-engineering-suite/base-plate-analysis/_jcr_content/childSections/childsection_1919103994/three_image_text_col/image_text_column_320906768/image.coreimg.jpeg/1625572597428/baseplate-analysis-verkleinerung.jpeg)

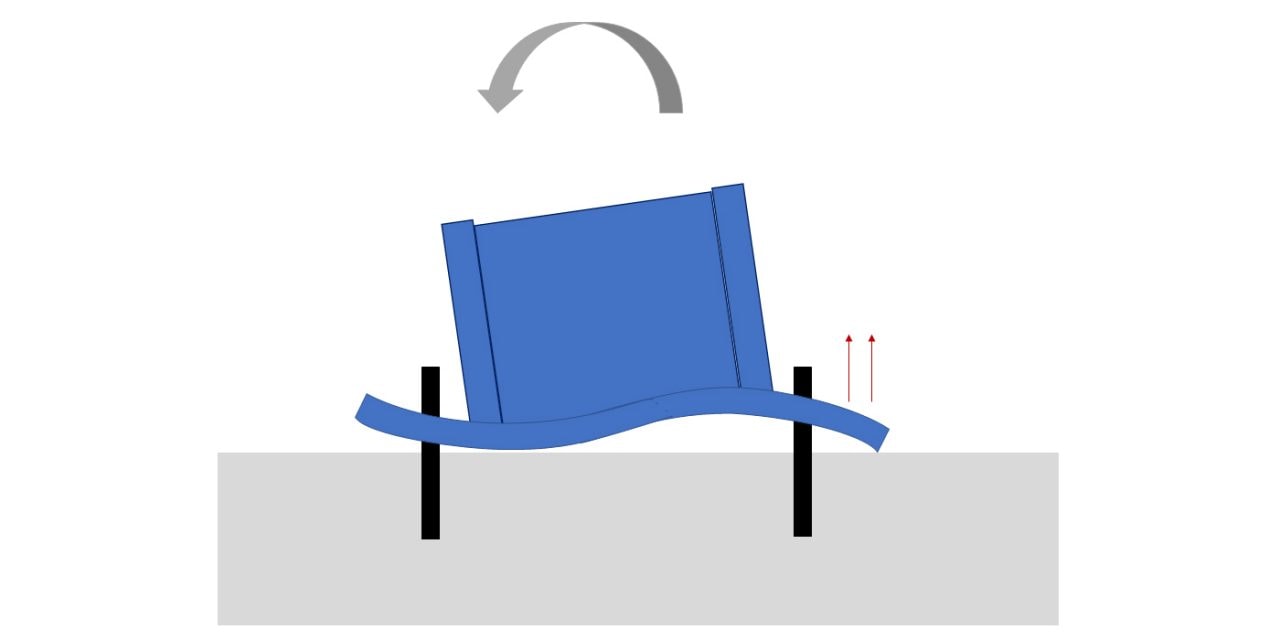

Smanjenje kraka sila
Deformacija ankerne ploče dovodi do smanjenja kraka sila. Ako momenat ostane isti, to dovodi do većeg opterećenja ankera.
![](/content/hilti/E4/RS/sr/business/business/engineering/software/profis-engineering-suite/base-plate-analysis/_jcr_content/childSections/childsection_1919103994/three_image_text_col/image_text_column_2/image.coreimg.jpeg/1625572604721/baseplate-analysis-unterschaetzte-verschiebung.jpeg)

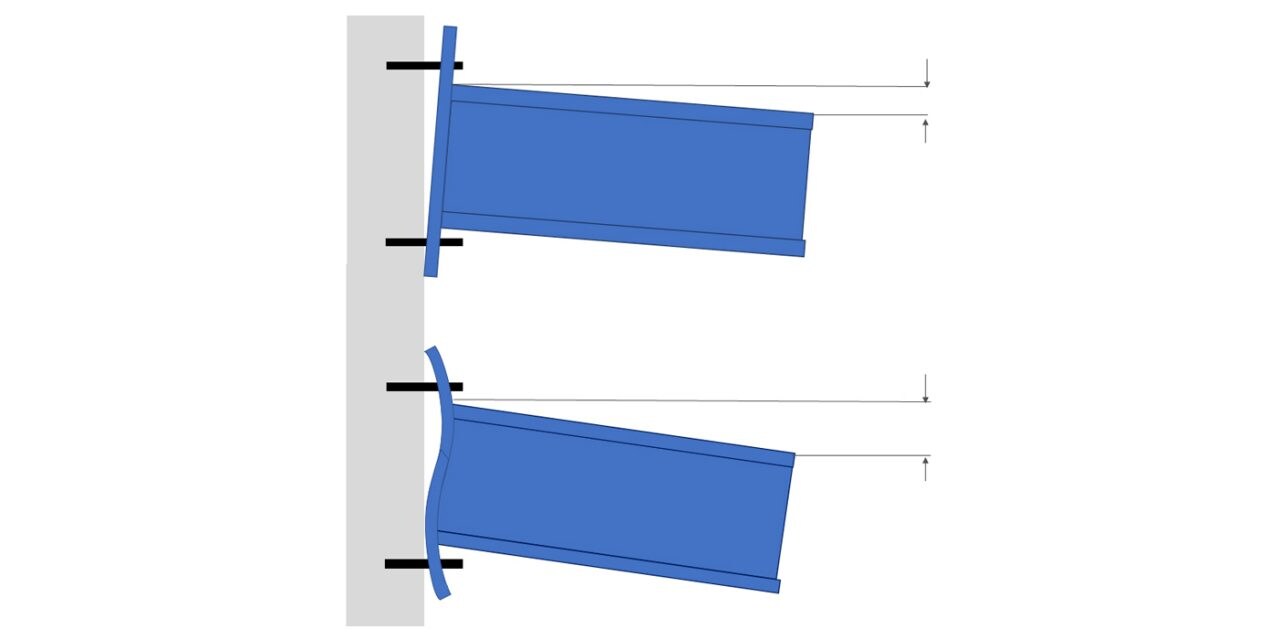

Pomeranje usled fleksibilnosti ankerne ploče
Ankerne ploče koje nisu krute imaju tendenciju većih deformacija. U slučaju konzolnog nosača, ankerna ploča koja nije kruta može dovesti do pomeranja. Kao inženjer, ovo bi trebali uzeti u obzir pri proceni graničnog stanja nosivosti (SLS), posebno za konzolne i samostojeće aplikacije.
ANALIZIRAJTE KRUTOST ANKERNE PLOČE BESPLATNOM STANDARD VERZIJOM
U literaturi i u standardima za projektovanje postoje neke indikacije za ispravnu procenu krutosti anker ploče. Međutim, ne postoje praktična pravila za pravilno postupanje
Sa PROFIS Engineering Standardom sada možete analizirati anker ploču i njenu krutost i nastaviti sa ispravnim opterećenjem ankera ili optimizovati anker ploču. Uz Premium možete proračunati sve elemente veze.
