MP-MXI-F obujmica za cevi za velika opterećenja

Obujmice MP-MXI-F 219 M16 #374909

Vruće cinkovana (HDG) obujmica za cevi sa zvučnom izolacijom za primene u izrazito velikim opterećenjima

Opseg stezanja – D: 219 - 228 mm
Konektor za navoj – M: M16
Maksimalno opterećenje – F: 7500 N

Odaberite opcije

Opseg stezanja – D

60 - 65 mm
73 - 78 mm
88 - 93 mm
108 - 116 mm
122 - 126 mm
131 - 137 mm
139 - 144 mm
159 - 166 mm
163 - 170 mm
177 - 182 mm
192 - 200 mm
210 - 218 mm
219 - 228 mm
244 - 253 mm
267 - 274 mm
315 - 324 mm
364 - 372 mm
400 - 409 mm
454 - 462 mm
500 - 508 mm

Konektor za navoj – M

M10, M12
M16

Nominalna veličina cevi (imperijalne mere)

2 inča
2-1/2 inča
3 inča
4 inča
5 inča
6 inča

Veličina pakovanja

Opcije proizvoda

Količina

Pakovanje

Ukupno komada

Ne možete da vidite cene za preduzeće

Prijavite se ili se registrujte da biste videli cene za Vašu kompaniju

Neto cena sa popustom

RSD 70.650,31

RSD 7.065,03 / 1 komad

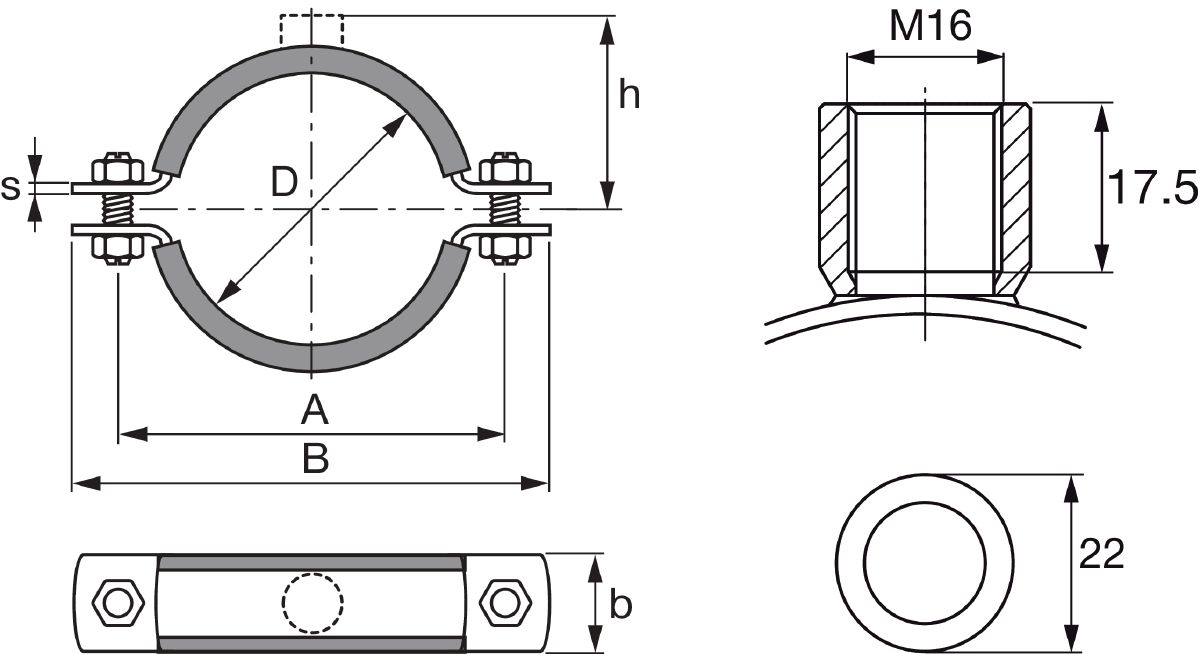

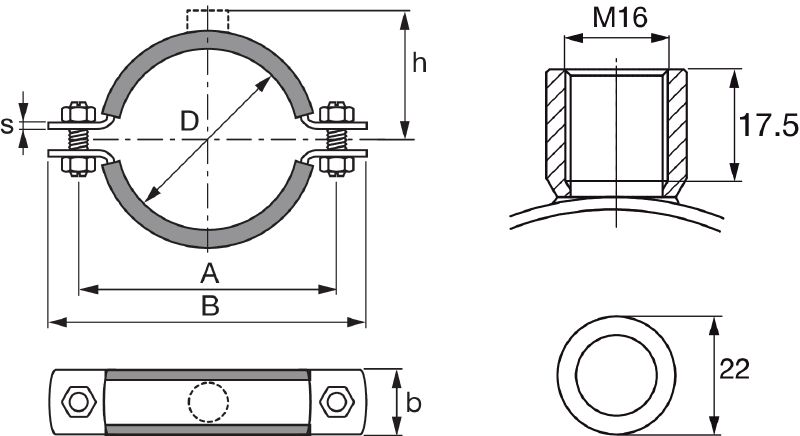

Tehnički podaci

Opseg stezanja – D

219 - 228 mm

Konektor za navoj – M

M16

Maksimalno opterećenje – F

7500 N

Odobrenja

Zvučna izolacija pregledana po standardu DIN 4109, Klasa za vatru B2

Smanjenje buke

16 dB (A)

Temperaturna otpornost

-50 - 120 °C

Kompozicija materijala

DD11 – DIN EN 10111

Završna obrada

Premaz za korišćenje na otvorenom – HDG

Uslovi životne sredine

Na otvorenom, nisko do srednje zagađenje (C3/C4 – nisko)

Izolacioni materijal

EPDM guma

Čvrstina materijala za izolaciju

50° ±5° potpora A

Obrtni moment pritezanja

20 Nm

Debljina poprečnog preseka – s

4 mm

Širina poprečnog preseka – b

40 mm

Razdaljina između rupa – A

292 mm

Dokumenti

Osobine i primene

Osobine

Čvrsta glava za povezivanje, zavarena sa svih strana
Jaki zavrtnji za stezanje za visoke vrednosti opterećenja
Neklizajući, prethodno prilagođeni profilisani gumeni umetak
Pogodno za instalaciju cevi pod dinamičkim opterećenjem ako se koriste sa komponentama za prigušivanje vibracija
Visok stepen otpornosti na koroziju

Primene

Instalacije cevi za velika opterećenja do 508 mm
Instaliranje industrijskih cevi
Proces montiranja i kontrolne linije
Primene kod zahtevnih instalacija vodovodnih i instalacija za grejanje
Preporučuje se za upotrebu u umereno korozivnim spoljnim i unutrašnjim okruženjima
